亚洲中文字慕一二三区-风流老太婆大BBWBBWHD视-尼斯拉格真实户外大胆露出-国产亚洲精品一品区99热

鹽霧試驗(yàn)的目的是為了考核產(chǎn)品或金屬材料的耐鹽霧腐蝕質(zhì)量，而鹽霧試驗(yàn)結(jié)果判定正是對(duì)產(chǎn)品質(zhì)量的宣判，它的判定結(jié)果是否正確合理，是正確衡量產(chǎn)品或金屬抗鹽霧腐蝕質(zhì)量的關(guān)鍵。鹽霧試驗(yàn)結(jié)果的判定方法有：評(píng)級(jí)判定法、稱重判定法、腐蝕物出現(xiàn)判定法、腐蝕數(shù)據(jù)統(tǒng)計(jì)分析法。

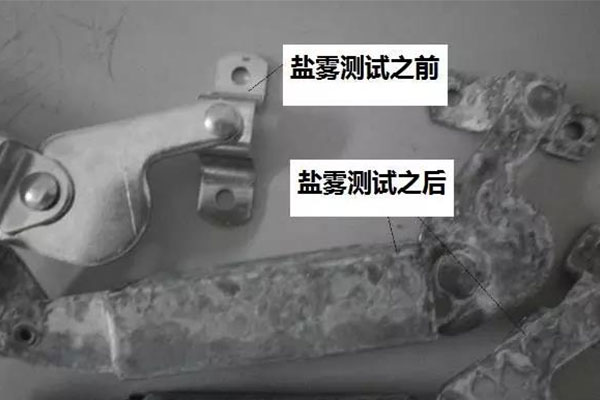

一、鹽霧試驗(yàn)與實(shí)際的聯(lián)系

人工模擬鹽霧環(huán)境試驗(yàn)是利用一種具有一定容積空間的試驗(yàn)設(shè)備—鹽霧試驗(yàn)箱，在其容積空間內(nèi)用人工的方法，造成鹽霧環(huán)境來對(duì)產(chǎn)品的耐鹽霧腐蝕性能質(zhì)量進(jìn)行考核。它與天然環(huán)境相比，其鹽霧環(huán)境的氯化物的鹽濃度，可以是一般天然環(huán)境鹽霧含量的幾倍或幾十倍，使腐蝕速度大大提高，對(duì)產(chǎn)品進(jìn)行鹽霧試驗(yàn)，得出結(jié)果的時(shí)間也大大縮短。如在天然暴露環(huán)境下對(duì)某產(chǎn)品樣品進(jìn)行試驗(yàn)，待其腐蝕可能要1年，而在人工模擬鹽霧環(huán)境條件下試驗(yàn)，只要24小時(shí)，即可得到相似的結(jié)果。

人工模擬鹽霧試驗(yàn)又包括中性鹽霧試驗(yàn)、醋酸鹽霧試驗(yàn)、銅鹽加速醋酸鹽霧試驗(yàn)、交變鹽霧試驗(yàn)。

1. 中性鹽霧試驗(yàn)（NSS試驗(yàn)）是出現(xiàn)最早目前應(yīng)用領(lǐng)域最廣的一種加速腐蝕試驗(yàn)方法。它采用5%的氯化鈉鹽水溶液，溶液PH值調(diào)在中性范圍（6～7）作為噴霧用的溶液。試驗(yàn)溫度均取35℃，要求鹽霧的沉降率在1～2ml/80cm2.h之間。

2. 醋酸鹽霧試驗(yàn)（ASS試驗(yàn)）是在中性鹽霧試驗(yàn)的基礎(chǔ)上發(fā)展起來的。它是在5%氯化鈉溶液中加入一些冰醋酸，使溶液的PH值降為3左右，溶液變成酸性，最后形成的鹽霧也由中性鹽霧變成酸性。它的腐蝕速度要比NSS試驗(yàn)快3倍左右。

3. 銅鹽加速醋酸鹽霧試驗(yàn)（CASS試驗(yàn)）是國外新近發(fā)展起來的一種快速鹽霧腐蝕試驗(yàn)，試驗(yàn)溫度為50℃，鹽溶液中加入少量銅鹽—氯化銅，強(qiáng)烈誘發(fā)腐蝕。它的腐蝕速度大約是NSS試驗(yàn)的8倍。

4. 交變鹽霧試驗(yàn)是一種綜合鹽霧試驗(yàn)，它實(shí)際上是中性鹽霧試驗(yàn)加恒定濕熱試驗(yàn)。它主要用于空腔型的整機(jī)產(chǎn)品，通過潮態(tài)環(huán)境的滲透，使鹽霧腐蝕不但在產(chǎn)品表面產(chǎn)生，也在產(chǎn)品內(nèi)部產(chǎn)生。它是將產(chǎn)品在鹽霧和濕熱兩種環(huán)境條件下交替轉(zhuǎn)換，最后考核整機(jī)產(chǎn)品的電性能和機(jī)械性能有無變化。

二、影響鹽霧腐蝕的因素

影響鹽霧試驗(yàn)結(jié)果的主要因素包括：試驗(yàn)溫濕度、鹽溶液的濃度、樣品放置角度、鹽溶液的pH值、鹽霧沉降量和噴霧方式等。

1. 試驗(yàn)溫濕度

溫度和相對(duì)濕度影響鹽霧的腐蝕作用。金屬腐蝕的臨界相對(duì)濕度大約為70%。當(dāng)相對(duì)濕度達(dá)到或超過這個(gè)臨界濕度時(shí)，鹽將潮解而形成導(dǎo)電性能良好的電解液。當(dāng)相對(duì)濕度降低，鹽溶液濃度將增加直至析出結(jié)晶鹽，腐蝕速度相應(yīng)降低。

試驗(yàn)溫度越高鹽霧腐蝕速度越快。國際電工委員會(huì)IEC60355：1971《AN APPRAISAL OF THE PROBLEMS OF ACCELERATED TESTING FOR ATMOSPHERIC CORROSION》標(biāo)準(zhǔn)指出：“溫度每升高10℃，腐蝕速度提高2～3倍，電解質(zhì)的導(dǎo)電率增加10～20%”。這是因?yàn)闇囟壬撸肿舆\(yùn)動(dòng)加劇，化學(xué)反應(yīng)速度加快的結(jié)果。對(duì)于中性鹽霧試驗(yàn)，大多數(shù)學(xué)者認(rèn)為試驗(yàn)溫度選在35℃較為恰當(dāng)。如果試驗(yàn)溫度過高，鹽霧腐蝕機(jī)理與實(shí)際情況差別較大。

2. 鹽溶液的濃度

鹽溶液的濃度對(duì)腐蝕速度的影響與材料和覆蓋層的種類有關(guān)。濃度在5%以下時(shí)鋼、鎳、黃銅的腐蝕速度隨濃度的增加而增加；當(dāng)濃度大于5%時(shí)，這些金屬的腐蝕速度卻隨著濃度的增加而下降。上述這種現(xiàn)象可以用鹽溶液里的氧含量來解釋，鹽溶液里的氧含量與鹽的濃度有關(guān)，在低濃度范圍內(nèi)，氧含量隨鹽濃度的增加而增加，但是，當(dāng)鹽濃度增加到5%時(shí)，氧含量達(dá)到相對(duì)的飽和，如果鹽濃度繼續(xù)增加，氧含量則相應(yīng)下降。氧含量下降，氧的去極化能力也下降即腐蝕作用減弱。但對(duì)于鋅、鎘、銅等金屬，腐蝕速度卻始終隨著鹽溶液濃度的增加而增加。

3. 樣品的放置角度

樣品的放置角度對(duì)鹽霧試驗(yàn)的結(jié)果有明顯影響。鹽霧的沉降方向是接近垂直方向的，樣品水平放置時(shí)，它的投影面積最大，樣品表面承受的鹽霧量也最多，因此腐蝕最嚴(yán)重。研究結(jié)果表明：鋼板與水平線成45度角時(shí)，每平方米的腐蝕失重量為250 g，鋼板平面與垂直線平行時(shí)，腐蝕失重量為每平方米140 g。GB/T2423.17-93標(biāo)準(zhǔn)規(guī)定“平板狀樣品的放置方法，應(yīng)該使受試面與垂直方向成30度角?！?/p>

4. 鹽溶液的pH值

鹽溶液的pH值是影響鹽霧試驗(yàn)結(jié)果的主要因素之一。pH值越低，溶液中氫離子濃度越高，酸性越強(qiáng)腐蝕性也越強(qiáng)。以Fe/Zn、Fe/Cd、Fe/Cu/Ni/Cr等電鍍件的鹽霧試驗(yàn)表明， 鹽溶液的pH值為3.0的醋酸鹽霧試驗(yàn)(ASS)的腐蝕性比pH值為6.5～7.2的中性鹽霧試驗(yàn)(NSS)嚴(yán)酷1.5～2.0倍。

由于受到環(huán)境因素的影響，鹽溶液的pH值會(huì)發(fā)生變化。為此國內(nèi)外的鹽霧試驗(yàn)標(biāo)準(zhǔn)對(duì)鹽溶液的pH值范圍都作了規(guī)定，并提出穩(wěn)定試驗(yàn)過程中鹽溶液pH值的辦法，以提高鹽霧試驗(yàn)結(jié)果的重現(xiàn)性。

5. 鹽霧沉降量和噴霧方式

鹽霧顆粒越細(xì)，所形成的表面積越大，被吸附的氧量越多，腐蝕性也越強(qiáng)。自然界中90%以上鹽霧顆粒的直徑為1微米以下，研究成果表明：直徑1微米的鹽霧顆粒表面所吸附的氧量與顆粒內(nèi)部溶解的氧量是相對(duì)平衡的。鹽霧顆粒再小，所吸附的氧量也不再增加。

傳統(tǒng)的噴霧方法包括氣壓噴射法和噴塔法，最明顯的缺點(diǎn)是鹽霧沉降量均勻性較差，鹽霧顆粒直徑較大。超聲霧化法借用超聲霧化原理將鹽溶液直接霧化成鹽霧并通過擴(kuò)散進(jìn)入試驗(yàn)區(qū)，解決了鹽霧沉降量均勻性差的問題，而且鹽霧顆粒直徑更小。不同的噴霧方法對(duì)鹽溶液的pH值也會(huì)產(chǎn)生影響。

三、鹽霧試驗(yàn)標(biāo)準(zhǔn)及試驗(yàn)結(jié)果的判定

標(biāo)準(zhǔn)是對(duì)重復(fù)性事物和概述所做的統(tǒng)一規(guī)定。鹽霧試驗(yàn)標(biāo)準(zhǔn)是對(duì)鹽霧試驗(yàn)條件，如溫度、濕度、氯化鈉溶液濃度和PH值等做的明確具體規(guī)定，另外還對(duì)鹽霧試驗(yàn)箱性能提出技術(shù)要求。同種產(chǎn)品采用那種鹽霧試驗(yàn)標(biāo)準(zhǔn)要根據(jù)鹽霧試驗(yàn)的特性和金屬的腐蝕速度及對(duì)鹽霧的敏感程度選擇。

下面介紹幾個(gè)鹽霧試驗(yàn)標(biāo)準(zhǔn)，如GB/T2423.17—1993《電工電子產(chǎn)品基本環(huán)境試驗(yàn)規(guī)程試驗(yàn)Ka：鹽霧試驗(yàn)方法》，GB/T2423.18—2000《電工電子產(chǎn)品環(huán)境試驗(yàn)第2部分：試驗(yàn)試驗(yàn)Kb：鹽霧，交變（氯化鈉溶液）》，GB5938—86《輕工產(chǎn)品金屬鍍層和化學(xué)處理層的耐腐蝕試驗(yàn)方法》，GB/T1771—91《色漆和清漆耐中性鹽霧性能的測(cè)定》。

鹽霧試驗(yàn)的目的是為了考核產(chǎn)品或金屬材料的耐鹽霧腐蝕質(zhì)量，而鹽霧試驗(yàn)結(jié)果判定正是對(duì)產(chǎn)品質(zhì)量的宣判，它的判定結(jié)果是否正確合理，是正確衡量產(chǎn)品或金屬抗鹽霧腐蝕質(zhì)量的關(guān)鍵。

鹽霧試驗(yàn)結(jié)果的判定方法有：評(píng)級(jí)判定法、稱重判定法、腐蝕物出現(xiàn)判定法、腐蝕數(shù)據(jù)統(tǒng)計(jì)分析法。

1. 評(píng)級(jí)判定法是把腐蝕面積與總面積之比的百分?jǐn)?shù)按一定的方法劃分成幾個(gè)級(jí)別，以某一個(gè)級(jí)別作為合格判定依據(jù)，它適合平板樣品進(jìn)行評(píng)價(jià)；

2. 稱重判定法是通過對(duì)腐蝕試驗(yàn)前后樣品的重量進(jìn)行稱重的方法，計(jì)算出受腐蝕損失的重量來對(duì)樣品耐腐蝕質(zhì)量進(jìn)行評(píng)判，它特別適用于對(duì)某種金屬耐腐蝕質(zhì)量進(jìn)行考核；

3. 腐蝕物出現(xiàn)判定法是一種定性的判定法，它以鹽霧腐蝕試驗(yàn)后，產(chǎn)品是否產(chǎn)生腐蝕現(xiàn)象來對(duì)樣品進(jìn)行判定，一般產(chǎn)品標(biāo)準(zhǔn)中大多采用此方法；

4. 腐蝕數(shù)據(jù)統(tǒng)計(jì)分析方法提供了設(shè)計(jì)腐蝕試驗(yàn)、分析腐蝕數(shù)據(jù)、確定腐蝕數(shù)據(jù)的置信度的方法，它主要用于分析、統(tǒng)計(jì)腐蝕情況，而不是具體用于某一具體產(chǎn)品的質(zhì)量判定。

四、鹽霧試驗(yàn)判定標(biāo)準(zhǔn)

1、GB/T 6461-2002  金屬基體上金屬和其他無機(jī)覆蓋層 經(jīng)腐蝕試驗(yàn)后的試樣和試件的評(píng)級(jí)；

2、ISO 10289-1999 金屬制件上金屬和其他無機(jī)覆蓋層 經(jīng)腐蝕試驗(yàn)的試驗(yàn)試樣和制件的評(píng)級(jí)；

共分為11個(gè)等級(jí)（0~10）。

10級(jí)：無缺陷面積，外觀評(píng)級(jí) A，試樣表面外觀無變化;

9級(jí)：缺陷面積占比不超過 0.1%，外觀評(píng)級(jí) B，試樣表面有輕微到中度的變色;

8級(jí)：缺陷面積占比介于 0.1%~0.25%，外觀評(píng)級(jí) C，試樣表面嚴(yán)重變色或有極輕微的腐蝕物;

7級(jí)：缺陷面積占比 0.25%~0.5%，外觀評(píng)級(jí) D，試樣表面嚴(yán)重的失光或出現(xiàn)極輕微的腐蝕產(chǎn)物;

6級(jí)：缺陷面積占比 0.5%~1.0%，外觀評(píng)級(jí) E，試樣表面嚴(yán)重的失光，或在試樣局部表面上布有薄層的腐蝕產(chǎn)物或點(diǎn)蝕;

5級(jí)：缺陷面積占比 1.0%~2.5%，外觀評(píng)級(jí) F，試樣表面有腐蝕產(chǎn)物或點(diǎn)蝕，且其中之一種分布在整個(gè)試樣表面上;

4級(jí)：缺陷面積占比 2.5%~5%，外觀評(píng)級(jí) G，試樣表面上有厚的腐蝕產(chǎn)物層或點(diǎn)蝕;

3級(jí)：缺陷面積占比 5%~10%，外觀評(píng)級(jí) H，試樣表面上有非常厚的腐蝕產(chǎn)物層或點(diǎn)蝕，并有深的點(diǎn)蝕;

2級(jí)：缺陷面積占比 10%~25%，外觀評(píng)級(jí) I，試樣出現(xiàn)了基體金屬腐蝕的現(xiàn)象;

1級(jí)：缺陷面積占比 25%~50%，屬嚴(yán)重腐蝕現(xiàn)象。

0級(jí)：缺陷面積占比大于50%，屬于非常嚴(yán)重腐蝕現(xiàn)象。

3、ASTM D1654-2008 腐蝕環(huán)境中涂漆或覆層試樣評(píng)估的標(biāo)準(zhǔn)試驗(yàn)方法。
