任何一個非便攜式設備都和其他設備有電纜互連關系，無論是通過電源電纜還是信號電纜，只要有這種互連關系的存在，設備就有一個途徑將自身的共模電流傳導給與其互連的設備，這種現象就叫傳導干擾，又成為傳導發射。

CE傳導發射測試，通常也會被成為騷擾電壓測試，只要有電源線的產品都會涉及到，包括許多直流供電產品，另外，信號/控制線在不少標準中也有傳導發射的要求，通常用騷擾電壓或騷擾電流的限值（兩者有相互轉換關系）來表示，燈具中的插入損耗測試（直接用dB表示）也屬于傳導測試范疇。

傳導發射包含兩個部分：電源端CE和通信端CE

電源端CE：測試設備通過自己的電源端口向交流電網或直流配電網絡傳送的干擾，測試頻段為150kHz～30MHz。

通信端CE：測試頻段同上，此處描述的通信端指得是針對接駁到公網的端口，如網口、ISDN口等才有CE測試要求，而對于接終端的信號端口如音視頻端口則無CE要求。

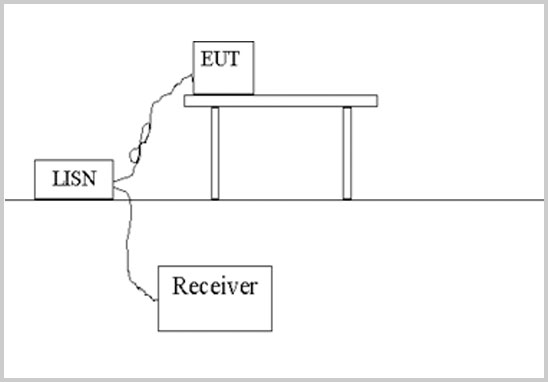

CE測試示意圖（電源端）

LISN：Line impedance stabilization network線路阻抗穩定網絡，用來進行電源端CE測試時的阻抗穩定，并且該網絡上面有一取樣端子，EUT沿電源線向外的干擾就從此端子取出，送至接收機進行檢波。

測試標準

有CISPR22(ITE），CISPR14—1（家電和工具)，CISPR13（AV），CISPR15（燈具），CISPR11（ISM），其他產品及產品類標準都是引用以上標準的測試方法，以引用CISPR22居多。

測試方法

1) 儀器和設備

接收機、LISN（線路阻抗穩定網絡，或叫AMN人工電源網絡）、模擬手、被動電壓探頭、電流探頭（與電流探頭配合使用的CDN，容性電壓探頭）、DIA（斷續干擾分析儀，用于測試CISPR14-1中的斷續干擾）、測插入損耗的一整套設備等，當然，PC也不可少，DIA需要遵循CISPR16-1-1的要求，其他輔助設備需要遵循CISPR16-1—2的要求。

2) 測試布置

分臺式與落地式，臺式設備離LISN 80cm，離接地平板40cm（這里的接地平板可以是水平接地板，也可以是屏蔽室的垂直接地內墻），落地式設備離接地平板距離隨不同標準有不同的偏差允許，CISPR14—1，15里面是10cm +/— 25％，13里面是up to 12mm，22里面是up to 15cm， 11里沒有明確距離，只說了需要與接地板用絕緣材料隔開。輔助設備的布置也隨測試標準的不同有出入，CISPR22中輔助設備離主設備10cm，相互之間的互聯線至少離接地平板40cm.手持II類設備需要包模擬手。CISPR15中自鎮流熒光燈需要罩在一個輔助錐形金屬罩里.

3) 測試頻段

大多是150kHz-30MHz，CISPR15是例外（騷擾電壓9kHz-30MHz，插入損耗150kHz-1，605kHz）。

4) 測試限值

隨不同標準，不同的產品分類(Group 1/2， Class A/B)而限值不同。

5) 測試過程

a) 交/直流電源端騷擾電壓：這個最常見，將電源插頭連到LISN上，接收機RF輸入連到LISN的RF輸出（可能中間會插入RF衰減器或脈沖限幅器），切換LISN的L/N開關來選擇測試電源線的對地共模騷擾電壓。

b) 斷續干擾：CISPR14—1及一些引用CISPR14—1的標準有要求。通常使用斷續干擾分析儀，配合LISN測量。標準也允許用示波器與接收機的組合來替代。示波器觀察騷擾持續時間，接收機觀察騷擾電平幅度。

c) 負載端騷擾電壓：CISPR14-1、CISPR15和CISPR11中有要求。使用被動電壓探頭，將需要測試的負載線絕緣剝開，直接用探頭連接收機測量負載線導線端子對地的騷擾電壓。補充一句，如果設備額定電流過大，沒有合適的LISN可用，也可以直接用電壓探頭來測量電源端的騷擾電壓。

d) 通訊線騷擾電壓/騷擾電流：CISPR22中提及。針對不同類型的通訊線有不同的測試方法。Annex C有詳細描述，Annex F有各種方法的優缺點分析。主要是依靠電流探頭與CDN、150歐姆接地電阻、容性電壓探頭的不同組合來測試不同類型的通訊線纜，需要保證的前提是測試線纜的對地阻抗是150歐姆.結果可以直接用騷擾電流dBuA表示，也可以換算成騷擾電壓dBuV表示，換算阻抗是150歐姆，也就是兩者量值相差44dB。

e) 插入損耗：CISPR15提到。使用RF正弦波發生器經過平衡/不平衡轉換器、模擬燈、LISN，最后用接收機測量比較電壓來得出插入損耗的數值。

結果判定

接收機檢波器的測量值(QP/AV)分別與限值線比較，低于限制線PASS，高出FAIL。

注意事項

傳導測試因?yàn)槭菍?duì)地的共模騷擾測量，因此關鍵在測試布置上，布置沒問題了用接收機測就行了，而布置上的差異會導致結果的出入。
