小型熔斷體產品是指小型熔斷器中帶有熔體的部分，在熔斷器熔斷后可以將其更換，俗稱保險絲，執行GB/T 9364系列標準。小型熔斷體產品包括管狀熔斷體、超小型熔斷體和通用模件熔斷體等。

保險絲據說是一百多年前由愛迪生發明，由于當時的工業技術不發達白熾燈很貴重，所以，最初保險絲是用來保護價格昂貴的白熾燈的。如今，保險絲產品已廣泛應用在音視頻、信息技術設備、家用電器、智能家居等各類電子電器產品中。

GB/T 9364系列標準介紹

01 標準體系

GB/T 9364系列標準包括第1部分通用要求和管狀熔斷體、超小型熔斷體等特殊要求，詳見下表：

GB/T 9364.1-2015* 小型熔斷器 第1部分：小型熔斷器定義和小型熔斷體通用要求

GB/T 9364.2-2018* 小型熔斷器 第2部分：管狀熔斷體

GB/T 9364.3-2018* 小型熔斷器 第3部分：超小型熔斷體

GB/T 9364.4-2016 小型熔斷器 第4部分：通用模件熔斷體(UMF) 穿孔式和表面貼裝式

GB/T 9364.5-2011 小型熔斷器 第5部分：小型熔斷體質量評定導則

GB/T 9364.6-2001 小型熔斷器 第6部分：小型管狀熔斷體的熔斷器座

GB/T 9364.7-2016 小型熔斷器 第7部分：特殊應用的小型熔斷體

GB/T 9364.10-2013 小型熔斷器 第10部分：用戶指南

GB/T 9364.11-2016 小型熔斷器 第11部分：LED燈用熔斷體

注1. 國標修改采用IEC 60127系列標準。

注2. 帶*的標準為強制性產品認證目錄描述與界定表中的引用標準。

02 術語和定義

1. 熔斷器：

一種裝置，當通過該裝置的電流超過規定值，并持續足夠的時間，該裝置中一個或多個經特殊設計、特殊配比的部件熔斷，斷開其所接入的電路，從而切斷電流。

2. 小型熔斷器：

其熔斷體為小型熔斷體的一種熔斷器。

3. 小型熔斷體：

額定分?jǐn)嗄芰Σ怀^2kA，并且其主要尺寸中至少有一個尺寸不超過10mm的一種封閉式熔斷體。

注1：主要尺寸是指長、寬、高和直徑。

注2：符合GB/T 9364.7特殊應用的小型熔斷體的額定分?jǐn)嗄芰沙?kA，最高可達50kA。

4. 超小型熔斷體：

其外殼（殼體）主要尺寸不超過10mm的一種小型熔斷體。

5. 通用模件熔斷體：

主要適用于直接電氣連接到印制電路板或其他導電基座上的一種小型熔斷體。必要時，包含有設計成具有某種程度的不可更換的特征。

6. 特殊應用的小型熔斷體：

除GB/T 9364.2、GB/T 9364.3或GB/T 9364.4以外的，且額定分?jǐn)嗄芰Σ怀^50kA，寬度及高度不超過12mm，長度不超過50mm的封裝式熔斷體。

7. 時間-電流特性：

——對于交流：在規定的工作條件下，給出時間值（以有效時間表示）與預期對稱電流（以有效值表示）關系的曲線。

——對于直流：在規定的工作條件下，給出時間值（以實際時間表示）與預期直流電流關系的曲線。

8. 預飛弧時間-電流特性符號（標在額定電流前）：

FF：表示非?？焖賱幼?；

F：表示快速動作；

M：表示適度延時；

T：表示延時；

TT：表示長延時。

9. 分?jǐn)嗄芰Γ?/p>

在規定的使用和性能條件下，熔斷器在規定電壓下能分?jǐn)嗟念A(yù)期電流值（對于交流為有效期）。

10. 額定分?jǐn)嗄芰Ψ枺?biāo)在額定電流和額定電壓之間）：

H：表示高分?jǐn)嗄芰Γ?/p>

L：表示低分?jǐn)嗄芰Γ?/p>

E：表示增強分?jǐn)嗄芰Γ?/p>

I：表示中分?jǐn)嗄芰Α?/p>

產品額定值舉例：T1AL250V、F2.5AH250V

03 幾種常見產品適用標準介紹

管狀熔斷體

適用標準：GB/T 9364.2-2018《小型熔斷器 第2部分：管狀熔斷體》

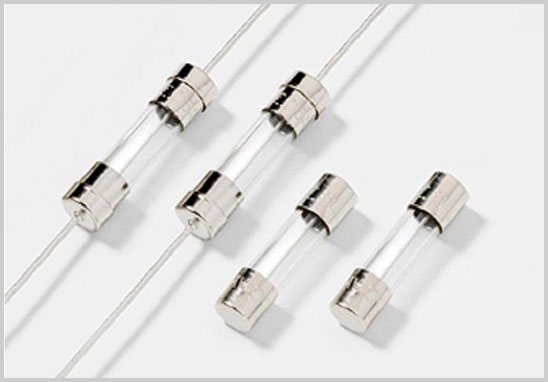

適用范圍：本部分適用于通常預定用于保護戶內電氣裝置、電子設備及其中的元件的尺寸為5mm×20mm和6.3mm×32mm小型熔斷器用管狀熔斷體；也適用于尺寸為5mm×20mm具有引線端的小型熔斷體產品，對該類熔斷體的要求由附錄A給出。管狀熔斷體產品示例：

標準中的標準規格單給出了具體產品信息，與標準規格單內容的匹配性是判斷產品標準適用性的主要依據，標準規格單列明了產品的主要參數、部分測試要求和判定依據，包括管體尺寸、管體結構、額定電流和額定電壓、產品標志、時間-電流特性、額定分?jǐn)嗄芰Φ?，本部分共包?0個標準規格單。

超小型熔斷體

適用標準：GB/T 9364.3-2018《小型熔斷器 第3部分：超小型熔斷體》

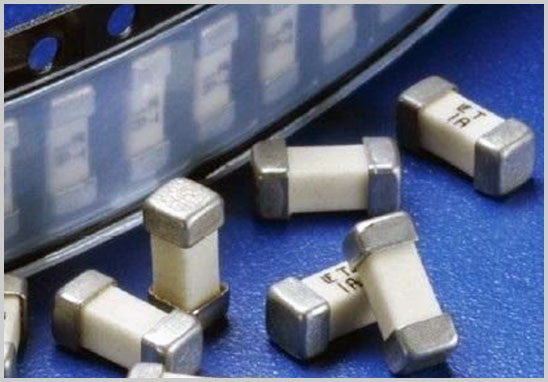

適用范圍：適用于印制電路用并且用來保護戶內使用的電氣裝置、電子設備及其中的元件的超小型熔斷體。超小型熔斷體通常有三種外形，分別為方形、圓形和小管狀。超小型熔斷體產品示例：

標準中的標準規格單給出了具體產品信息，與標準規格單內容的匹配性是判斷產品標準適用性的主要依據，標準規格單列明了產品的主要參數、部分測試要求和判定依據，包括外形尺寸、額定電流和額定電壓、產品標志、時間-電流特性、額定分?jǐn)嗄芰Φ?，本部分共包?個標準規格單。

通用模件熔斷體

適用標準：GB/T 9364.4-2016《第4部分：通用模件熔斷體(UMF) 穿孔式和表面貼裝式》

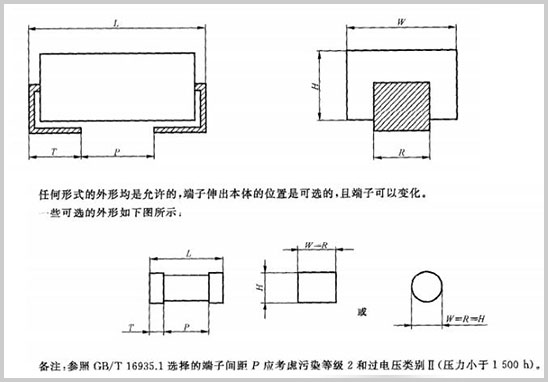

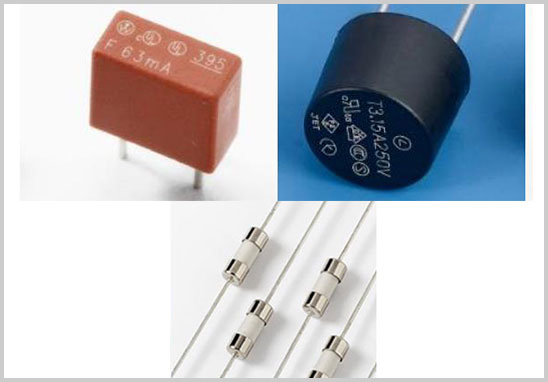

適用范圍：本部分適用于保護通常在戶內使用的電氣裝置、電子設備、和其中部件的、且連接到印制電路板或其他襯底系統的通用模件熔斷體（UMF）。通常，此熔斷體僅能被合適的專業人員使用特殊工具來進行安裝或更換。通用模件熔斷體產品示例：

本部分產品的額定電流優選值由表1給出，具體如下：

32mA、50mA、63mA、80mA、100mA、125mA、160mA、200mA、250mA、315mA、400mA、500mA、630mA、800mA、1A、1.25A、1.6A、2A、2.5A、3.15A、4A、5A、6.3A、8A、10A

注：電流可以是中間值，但必須從符合GB/T 321-2005的R20或R40數系中選取。

額定電壓，分?jǐn)嗄芰Γ瑫r(shí)間-電流特性等參數由標準規格單給出。

特殊應用的小型熔斷體

適用標準：GB/T 9364.7-2016《小型熔斷器 第7部分：特殊應用的小型熔斷體》

適用范圍：適用于額定電壓不超過1000V，額定電流不超過20A，額定分?jǐn)嗄芰Σ怀^50kA的熔斷體；不適用于完全涵蓋在GB/T 13539.1的隨后部分的熔斷體；特殊應用的小型熔斷體不預期被電氣裝置、電子設備的終端用戶所更換。

產品額定分?jǐn)嗄芰?、時間-電流特性等參數均由制造商按標準要求聲明，因此時間-電流特性符號和分?jǐn)嗄芰Ψ柌贿m用于本標準。額定電優選值由標準規格單1給出，具體如下：

32mA、50mA、63mA、80mA、100mA、125mA、160mA、200mA、250mA、315mA、400mA、500mA、630mA、800mA、1A、1.25A、1.6A、2A、2.5A、3.15A、4A、5A、6.3A、8A、10A、12.5A、16A、20A

注：電流可以是中間值，但必須從符合GB/T 321-2005的R20或R40數系中選取。

小型熔斷體（保險絲）類產品認證情況介紹

01 強制性產品認證（CCC認證）情況

一. 國家市場監管總局2019年第44號公告將小型熔斷體產品CCC認證實施要求由第三方認證方式調整為自我聲明評價方式（市場監管總局2019年第44號公告），認證類別為0207。整機產品無需因使用的零部件產品轉為實施自我聲明而進行CCC證書或CCC自我聲明變更（國家認監委2019年第26號公告）。

二. 自我聲明編號規則：四位年份+00/96/97/98/99+四位產品分類代碼+六位序列號，如2020970207000025。其中00代表指定實驗室提交型式試驗報告、96代表ODM模式、97代表利用CCC認證結果轉自我聲明、98代表采信自愿認證結果轉自我聲明、99代表自選實驗室提交型式試驗報告（不適用于小型熔斷體產品）。

三. 根據強制性產品認證目錄描述與界定表的內容，小型熔斷體的引用標準為GB/T 9364.1、GB/T 9364.2和GB/T 9364.3，因此僅符合GB/T 9364.2和GB/T 9364.3標準規格單要求的小型熔斷體產品為強制性產品認證目錄內產品。

02其他需要說明的情況

一. 符合GB/T 9364.4標準的通用模件熔斷體、符合GB/T 9364.7標準的特殊應用的小型熔斷體以及符合GB/T 9364.6標準的管狀熔斷體（符合GB/T 9364.2或GB/T 9364.3）用熔斷器座可申請CQC標志認證。

二. 關于GB/T 9364.2和GB/T 9364.3標準由1997版換版到2018版的幾點說明：

1.部分規格移出CCC證書情況：部分CCC證書是由CCEE證書直接轉換而來，證書中個別額定電流值既不是標準規格單中的電流值，也不是符合GB/T 321-2005標準R20數系（對超小型熔斷體還包括R40數系）的中間值（如額定值為3A 250V的管狀熔斷體），標準換版時這些規格的產品不再保留在CCC證書內。

2.新納入CCC認證范圍的情況：由于2018版標準增加了新的標準規格單、部分標準規格單擴大了額定值（特別是額定電流范圍）、GB/T 9364.2增加了對帶引線端管狀熔斷體的要求、GB/T 9364.3增加了方形超小型熔斷體等情況，因此原來不在1997版標準規格單范圍內的產品，企業按照相關標準和認證規則要求，獲得了CQC認證證書，但因其符合2018版標準的要求，因此新版標準實施后這些產品被納入到CCC認證范圍。

3.關于特殊應用的小型熔斷體標識問題的說明：GB/T 9364.7標準因時間-電流特性以及分?jǐn)嗄芰Φ葏?shù)均由制造商按標準要求聲明聲明，標準未引用通標中的時間-電流特性符號，也未給出有關分?jǐn)嗄芰Ψ柕囊?guī)定，因此認證證書中不再體現上述兩類符號。

優科檢測認證專注電子元器件檢測認證15年，實驗室具備GB/T 9364系列標準檢測資質和檢測能力，可提供小型熔斷體(保險絲)CCC認證、確認檢驗及委托測試服務。
