亚洲中文字慕一二三区-风流老太婆大BBWBBWHD视-尼斯拉格真实户外大胆露出-国产亚洲精品一品区99热

有很多客戶來(lái)優(yōu)科檢測(cè)的時(shí)候，都發(fā)現(xiàn)產(chǎn)品檢測(cè)老是不通過(guò)，電子元器件的失效是導(dǎo)致產(chǎn)品檢測(cè)通不過(guò)的主要原因，大部分電子元器件廠家都是通過(guò)檢測(cè)對(duì)電子元器件進(jìn)行二次篩選。小編今天就為大家講解幾種常見(jiàn)電子元器件的失效模式。

什么是失效模式

失效模式是各種失效的現(xiàn)象及其表現(xiàn)形式，電子元器件的主要失效模式一般為開(kāi)路、短路、燒毀、爆炸、漏電、功能失效、電參數(shù)漂移、非穩(wěn)定失效等表現(xiàn)形式，會(huì)導(dǎo)致產(chǎn)品不工作或產(chǎn)生安全隱患。

什么是失效機(jī)理

失效機(jī)理是指產(chǎn)品在工作中導(dǎo)致失效的物流、化學(xué)、熱力學(xué)或其它過(guò)程。

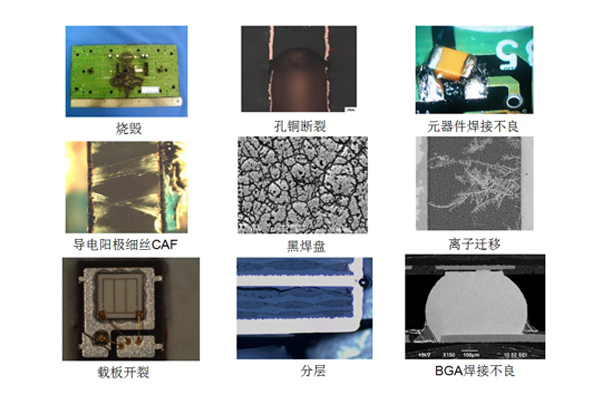

幾種常見(jiàn)電子元器件的失效模式

電阻器的失效模式與機(jī)理

1、開(kāi)路：電阻膜燒毀或大面積脫落，基體斷裂，引線帽與電阻體脫落。

2、阻值漂移超規(guī)定：電阻膜有缺陷或退化，基體有可動(dòng)離子，保護(hù)涂層不良。

3、引線斷裂：電阻體焊接工藝缺陷，焊點(diǎn)污染，引線機(jī)械應(yīng)力損傷。

4、短路：銀的遷移，電暈放電。

鋁電解電容的失效模式

1、耗盡失效：因高溫環(huán)境或發(fā)熱，導(dǎo)致鋁電解電容量下降到額定（初始值）的80%以下；因應(yīng)力條件電容器在整流濾波或脈沖電流流過(guò)，使鋁電解電容器的ESR產(chǎn)生損耗導(dǎo)致發(fā)熱或持續(xù)發(fā)熱；因電壓過(guò)高和溫度過(guò)高導(dǎo)致鋁電解電容的漏電流增加。

2、壓力釋放裝置動(dòng)作：因鋁電解電容的漏電流增加通過(guò)電化學(xué)過(guò)程產(chǎn)生氣體，導(dǎo)致內(nèi)部氣壓上升發(fā)生爆炸。

3、瞬時(shí)超溫：因瞬間超溫或過(guò)電流ESR永久性增大導(dǎo)致電容器失效。

4、瞬時(shí)過(guò)電壓：上電沖擊時(shí)，因?yàn)V波電感釋放儲(chǔ)能到濾波電容中，導(dǎo)致濾波電容器瞬時(shí)過(guò)電壓發(fā)生擊穿。

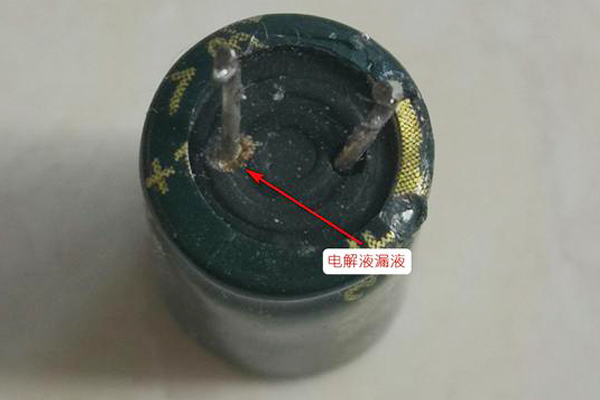

5、電解液干涸：電容器的密封性不良；漏電流增加導(dǎo)致電容器壽命縮短；長(zhǎng)期高溫環(huán)境下導(dǎo)致電解液干涸。

電感的失效模式

1、機(jī)械損傷：磁芯在加工過(guò)程中產(chǎn)生的機(jī)械應(yīng)力較大，未得到釋放導(dǎo)致電感失效。

2、材料不良：磁芯內(nèi)有雜質(zhì)或空洞磁芯材料本身不均勻，影響磁芯的磁場(chǎng)發(fā)生變化，磁導(dǎo)率偏差較大導(dǎo)致失效。

3、燒結(jié)裂紋：由于燒結(jié)后產(chǎn)生的燒結(jié)裂紋導(dǎo)致失效。

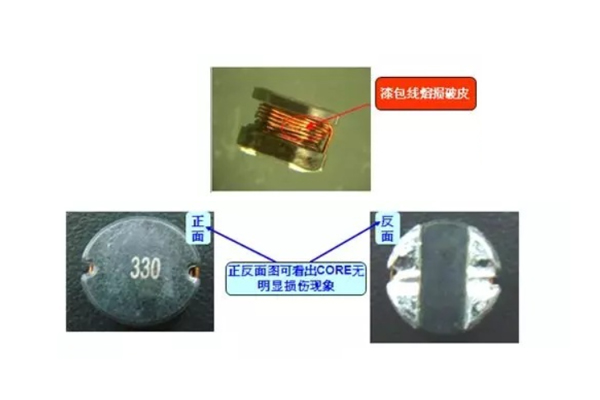

4、焊接不良：銅線焊接不良是絕緣體破裂造成短路導(dǎo)致失效；銅線焊接不良造成假焊造成開(kāi)路失效。

5、電流燒穿：電路中沖擊電流過(guò)大造成電流燒穿導(dǎo)致失效。

6、磁體破損：磁體因受到外力沖擊造成破損導(dǎo)致失效。

半導(dǎo)體器件的失效模式

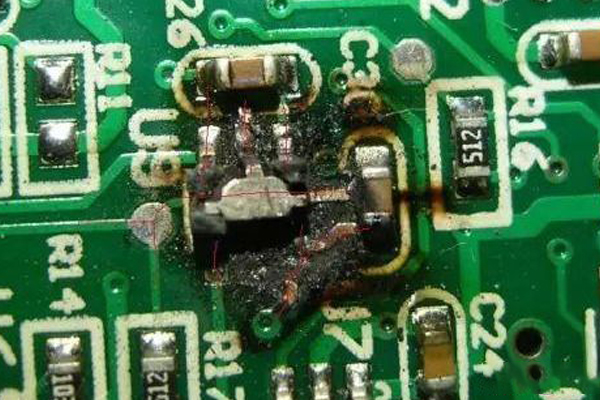

1、過(guò)電應(yīng)力損傷：因漏電、瞬間大電流、橋接短路持續(xù)大電流、外來(lái)過(guò)電應(yīng)力損傷觸發(fā)CMOS電路閂鎖引起電源電流過(guò)大導(dǎo)致失效。

2、靜電損傷：因運(yùn)輸、傳送、安裝等導(dǎo)致PN結(jié)劣化擊穿、表面擊穿等高壓小電流的失效。

3、器件選型不當(dāng)：器件參數(shù)、性能不能滿足設(shè)計(jì)電路要求導(dǎo)致的失效。

4、表面不良：因二氧化硅層氧化層被破壞引起短路導(dǎo)致的失效。

5、金屬化：因臺(tái)階斷鋁、鋁腐蝕、金屬膜劃傷等引起開(kāi)路失效。

6、壓焊絲鍵合：壓焊絲端頭或壓焊點(diǎn)沾污腐蝕造成壓焊點(diǎn)脫落或腐蝕開(kāi)路;外壓焊點(diǎn)下的金層附著不牢或發(fā)生金鋁合金，造成壓焊點(diǎn)脫落;壓焊點(diǎn)過(guò)壓焊，使壓焊絲頸部斷開(kāi)造成開(kāi)路失效;壓焊絲弧度不夠，與芯片表面夾角太小，容易與硅片棱或與鍵合絲下的金屬化鋁線相碰，造成器件失效。

7、芯片鍵合：因芯片粘結(jié)的焊料太少、焊料氧化、燒結(jié)溫度過(guò)低等引起開(kāi)路導(dǎo)致芯片在"磁成形"時(shí)受到機(jī)械應(yīng)力作用后從底座抬起分離，造成開(kāi)路失效。

8、封裝不良：封裝不好，管殼漏氣，使水汽或腐蝕性物質(zhì)進(jìn)入管殼內(nèi)部，引起壓焊絲和金屬化腐蝕；管殼存在缺陷，使管腿開(kāi)路、短路失效；內(nèi)涂料龜裂、折斷鍵合鋁絲，造成器件開(kāi)路或瞬時(shí)開(kāi)路失效。

9、半導(dǎo)體體內(nèi)缺陷：半導(dǎo)體器件體內(nèi)存在缺陷也可引起器件的結(jié)特性變差而失效。

以上就是關(guān)于幾種常見(jiàn)電子元器件的失效模式的全部?jī)?nèi)容，希望對(duì)您有所幫助，廣東優(yōu)科檢測(cè)是獲得CNAS資質(zhì)認(rèn)可的第三方檢測(cè)機(jī)構(gòu)，可提供電子元器件二次篩選服務(wù)，幫助客戶剔除不合格元器件，提高電子元器件的使用可靠性，從而提升電子設(shè)備的質(zhì)量和可靠性。二次篩選服務(wù)覆蓋電性能測(cè)試、壽命/老化/老煉試驗(yàn)、環(huán)境/機(jī)械應(yīng)力試驗(yàn)及其它檢測(cè)項(xiàng)目，期待與您合作！
