PCBA板變形失效分析服務簡介

廣東優科檢測認證有限公司作為第三方電子元器件失效分析機構，專注于PCBA板變形失效分析服務。實驗室配備金相顯微鏡、掃描電鏡（SEM）、能譜分析儀（EDS）、X-RAY檢測機等先進設備，可精準定位變形原因，提供從檢測到改進方案的全鏈條服務。我們服務于汽車電子、消費電子、醫療設備等領域，幫助客戶優化生產工藝、提升產品可靠性。

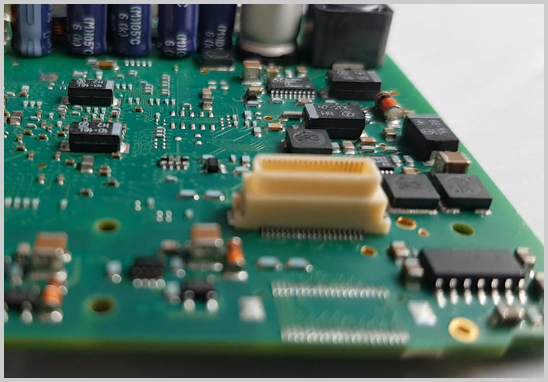

PCBA板變形的影響

PCBA板變形看似微小，卻可能引發嚴重問題：

1. 焊接不良：變形導致元器件與焊盤錯位，出現虛焊、短路等問題，影響電路功能。

2. 電氣性能下降：彎曲或翹曲可能損壞內部線路，造成信號傳輸異?；蜃杩棺兓?。

3. 組裝困難：變形板件無法與外殼匹配，增加組裝失敗率。

4. 長期可靠性風險：應力集中可能加速焊點疲勞，縮短產品壽命。

PCBA板變形常見原因

根據行業案例，變形多由以下因素引發：

1. 工藝溫度失控：回流焊或波峰焊溫度過高，超過板材的玻璃化轉變溫度（TG值），導致軟化變形。

2. 板材選擇不當：低TG值板材耐高溫性差，易在焊接中變形；過薄的PCB也易受熱應力影響。

3. 設計缺陷：大面積銅箔分布不均、V-Cut過深、拼板尺寸過大，導致熱脹冷縮應力失衡。

4. 機械應力：生產搬運或測試中的外力擠壓、跌落沖擊等。

5. 環境因素：長期暴露于高溫、高濕環境，引發材料吸濕膨脹。

PCBA板變形失效分析方法

針對變形問題，我們采用多維度分析技術：

1. 無損檢測：

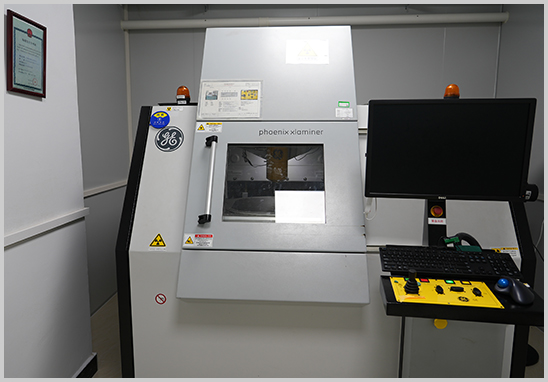

 - X射線透視：檢測內部焊點空洞、裂紋等缺陷，定位變形關聯區域。

 - 三維CT掃描：立體成像分析翹曲程度，量化變形數據。

 - 掃描聲學顯微鏡（C-SAM）：檢測分層、微裂紋等隱形缺陷。

2. 破壞性檢測：

 - 切片分析：通過金相切片觀察板材內部結構，評估鍍層均勻性、孔壁質量。

 - 熱機械分析（TMA）：測量板材膨脹系數，驗證熱應力影響。

3. 模擬驗證：復現生產或使用環境，驗證變形機理。

PCBA板變形報告辦理流程

1. 需求溝通：客戶提供樣品及工藝背景，明確檢測目標（如IPC標準要求翹曲度≤0.75%）。

2. 樣品評估：工程師檢查樣品完整性，制定檢測方案（如選擇X射線+切片組合分析）。

3. 檢測執行：按方案開展測試，記錄變形數據與微觀結構特征。

4. 數據分析：結合行業標準（如IPC-TM-650）判定失效原因，提出改進建議。

5. 報告交付：3-7個工作日內提供中英文報告，含檢測數據、圖片及優化方案。

為什么選擇我們？

- 設備優勢：高精度X-RAY、掃描電鏡等設備，支持微米級缺陷檢測。

- 經驗豐富：累計分析超千例變形案例，覆蓋汽車電子、消費電子等領域。

- 合規認證：CNAS/CMA資質保障，報告全球認可。

如需PCBA變形檢測服務，請聯系廣東優科檢測認證有限公司，我們將為您的產品質量保駕護航！
